案例介绍:
一:设备简介
湿腾泳池除湿系统可应用于公众泳池、私家泳池、沐浴、SPA等场所。具有室内除湿功能,新风功能,排风功能。
公众泳池、私家泳池、沐浴、SPA等场所加热恒温过程受环境温度、进水温度、补充水量、表面积及池壁传热等因素有影响。在室外温度较低时,泳池水对外散发大量热量,池水温度降低快,池水加热所需耗热量较大。同时散发的热量带出大量水蒸汽,因为室内外温差的关系,墙壁、过道、屋顶、地面、更衣室等有大量冷凝水,湿度过高易造成人呼吸困难,老人小孩容易滑倒。湿腾泳池除湿系统不仅对潮湿空气进行处理,同时补充新风,排除废气,解决了空气的所有问题。
二:设备原理
●除湿原理:高温高湿室内空气吸入制冷系统,在蒸发器翅片表面遇冷后空气中的水蒸汽变成水珠后排至室外,低温干燥的空气经过冷凝器升温,变成干燥并略微有升高的空气再次送入室内,如此循环,已达到除湿的作用。
●新风原理:室外温度低于28度时,新风电动风阀门按照每小时开启一次,每次开启5分钟,当高于28度时,新风电动阀按照每两小时开启一次,每次开启三分钟。
●排风原理:定时排风,每8小时排一次,每次排风5分钟。
三:工程概况
1、北京泳池,室内空间500平方米,高度是4米,体积2000m3,泳池水面面积450平方米。
现在需要对泳池室内空间除湿,同时补充新风
2、参数要求:室内温度30℃,湿度70%以下。
3、设计参数
设计地点:北京
夏季室外:干球温度33.2℃,相对湿度78%。
冬季室外∶干球温度-9℃,相对湿度45%。
四:设备选型
泳池热水加热设备的计算,主要依据水量的热负荷、日常负荷和空间湿度来确定,同时也是对热水供应系统和湿度设定进行设计和计算的主要依据,根据该游泳池水温要求,结合湿腾牌泳池热泵机组的产品特点,本着节省设备投资及运行费用考虑。
泳池空气除湿功能
(1)泳池空间面积约500平方米,以4米层高计算室内换气量,根据泳池室内的循环次数为10次/小时计算,取循环的风量为20000立方米/小时;
(2)根据水温、室温和计算公式可得:室内散发总除湿量75kg/h
(3)夏季的总除湿量为:98.8kg/h
根据客户要求,选择上海湿腾电器有限公司,泳池新风除湿机组,型号ST-YCCS100款设备1台。
附案例现场图片:

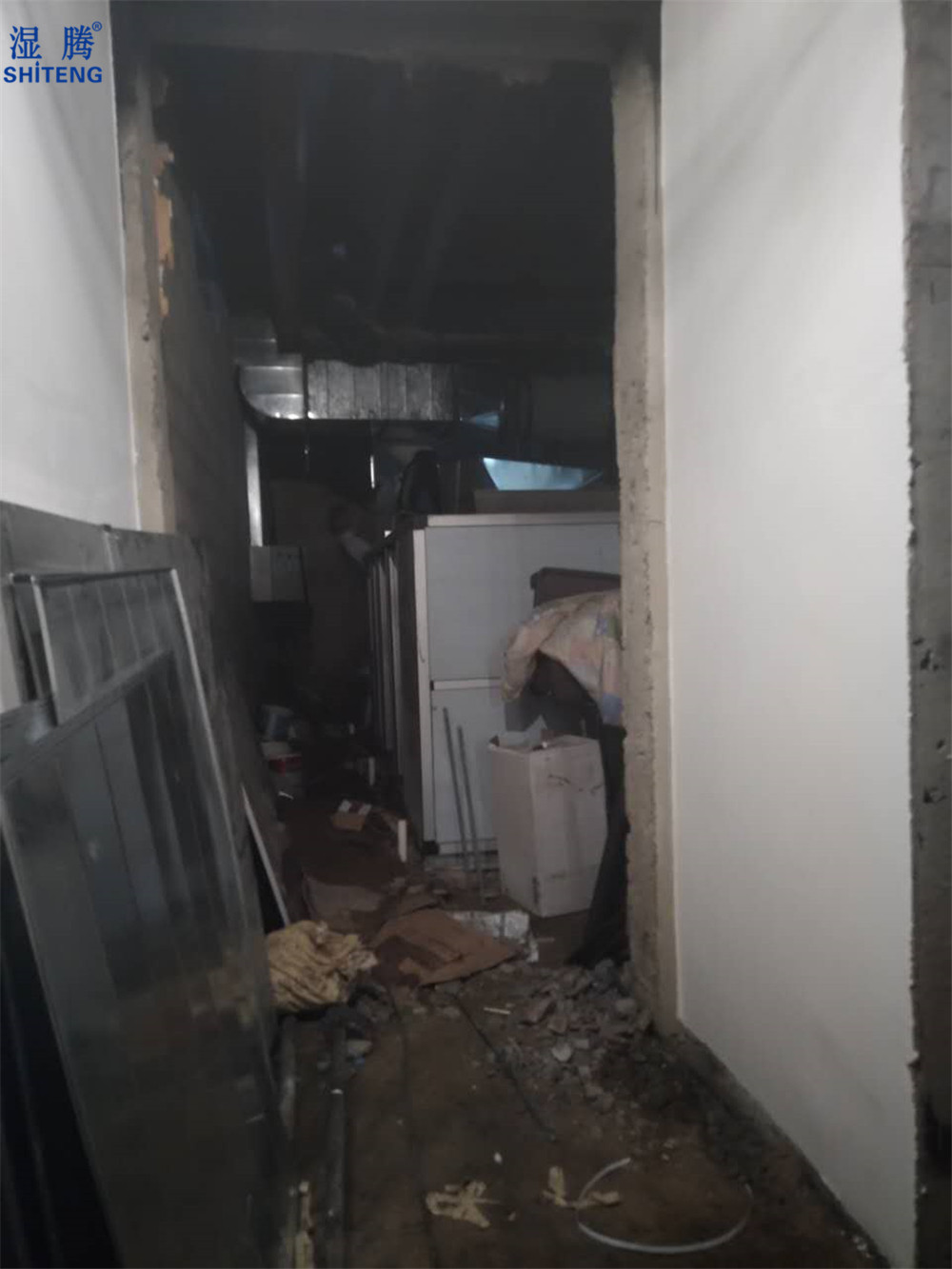

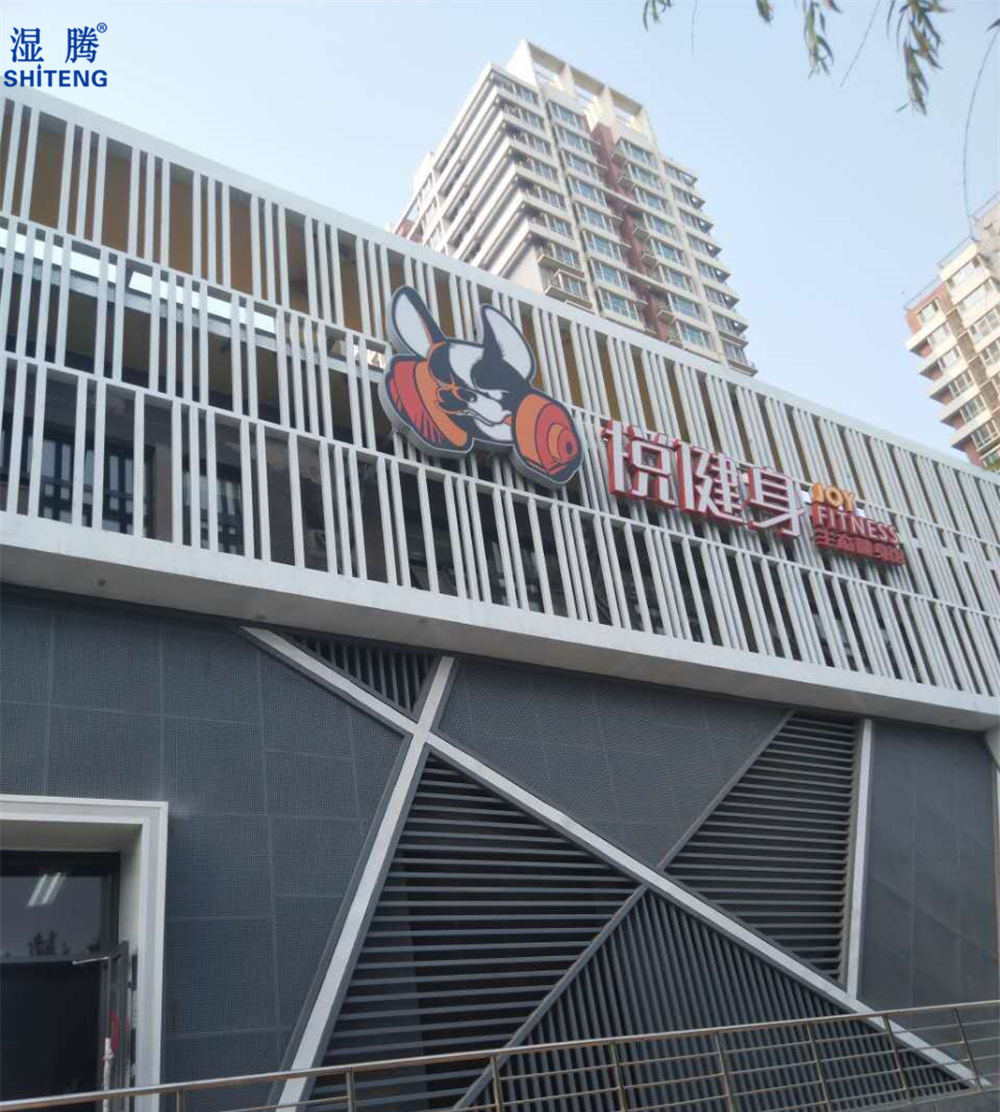

到达客户安装所在地

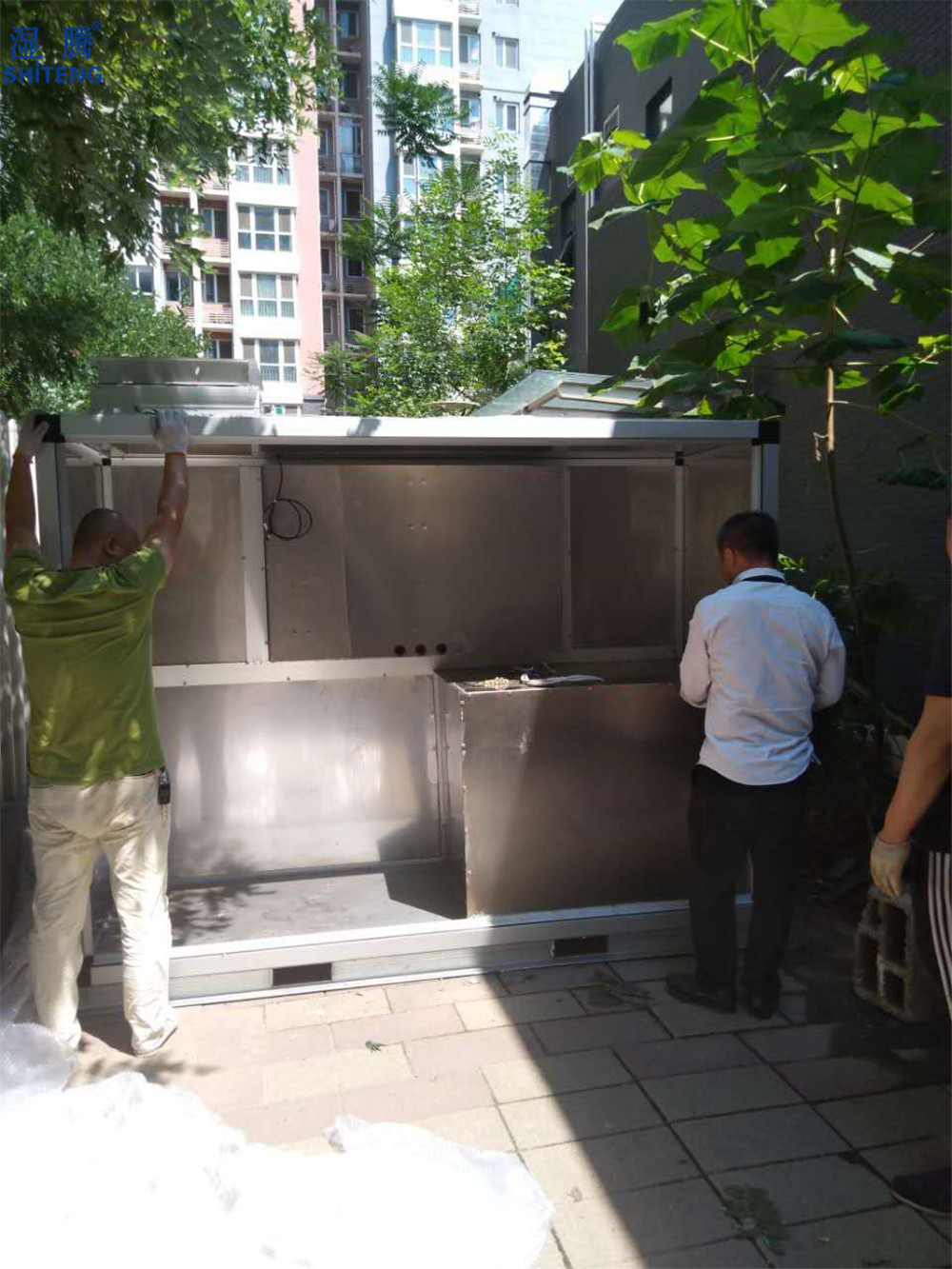

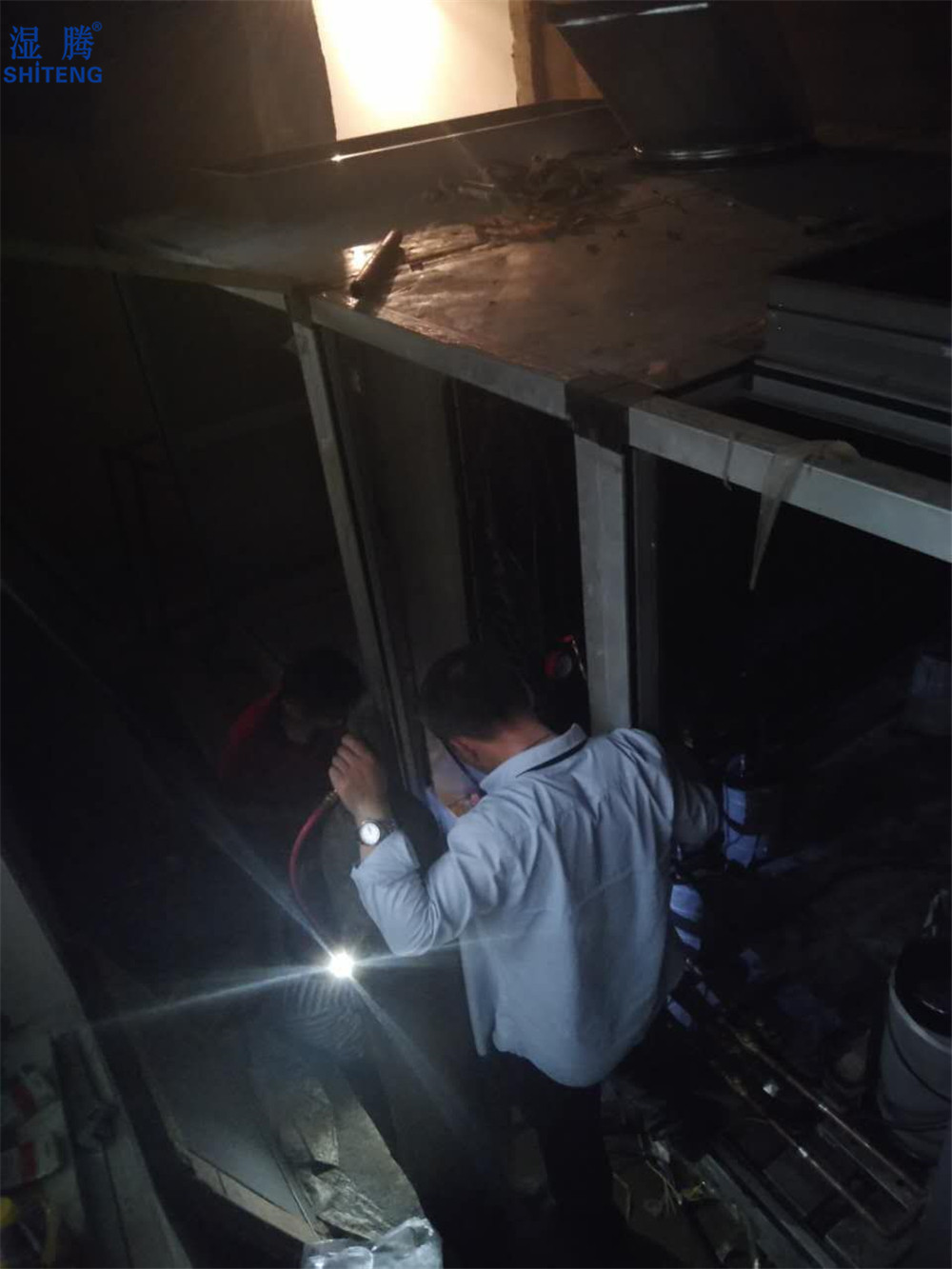

机器安装中

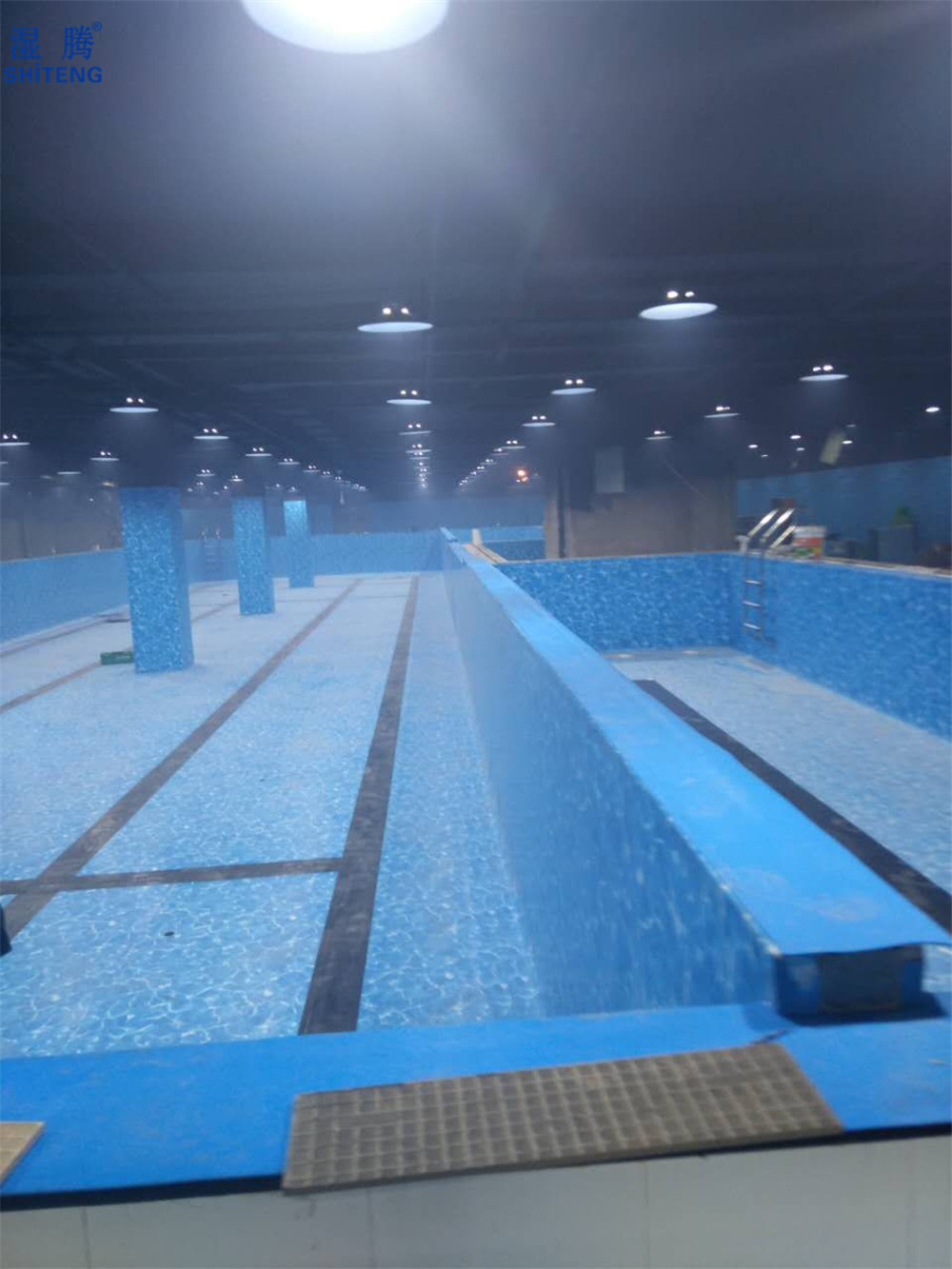

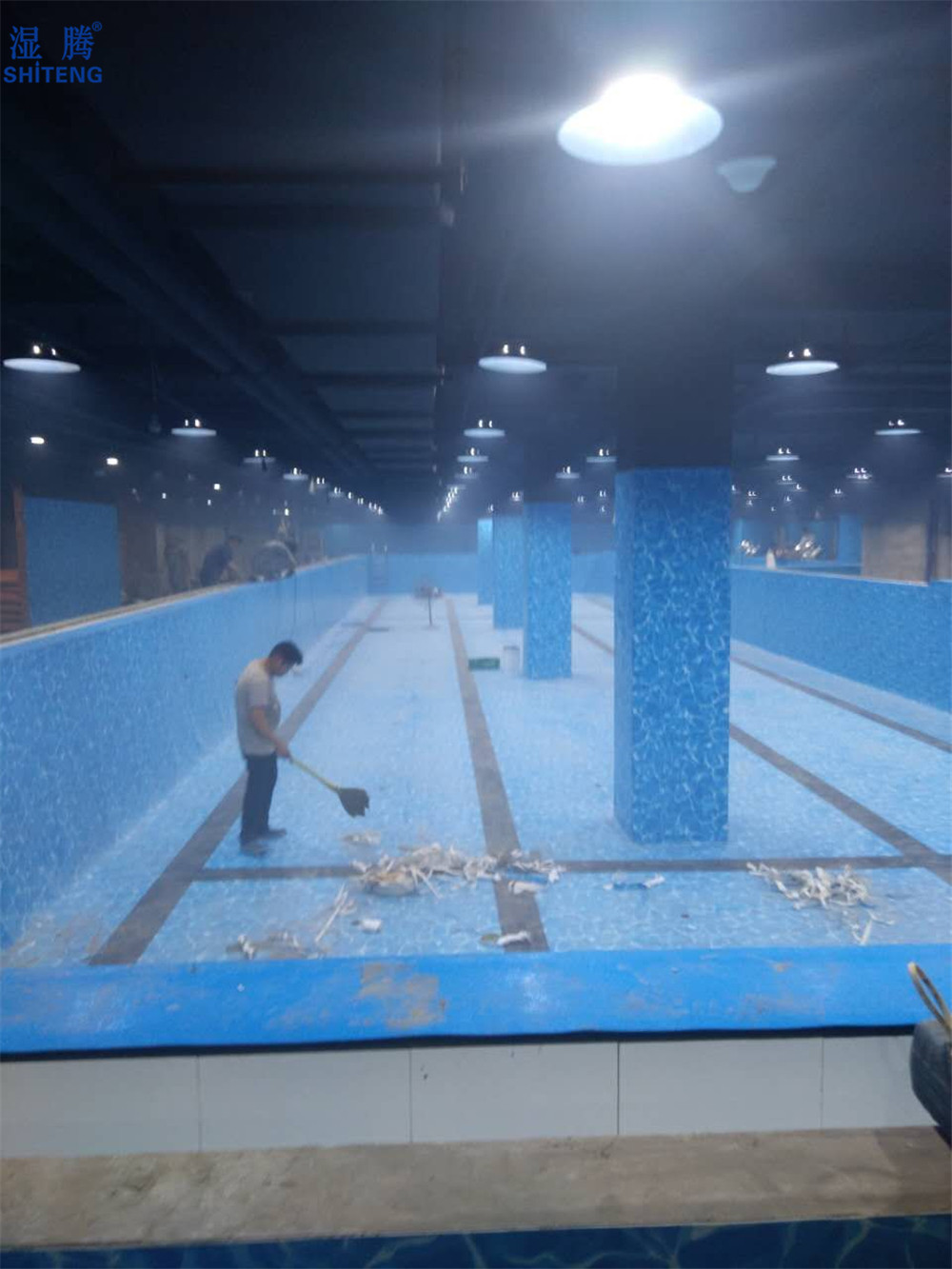

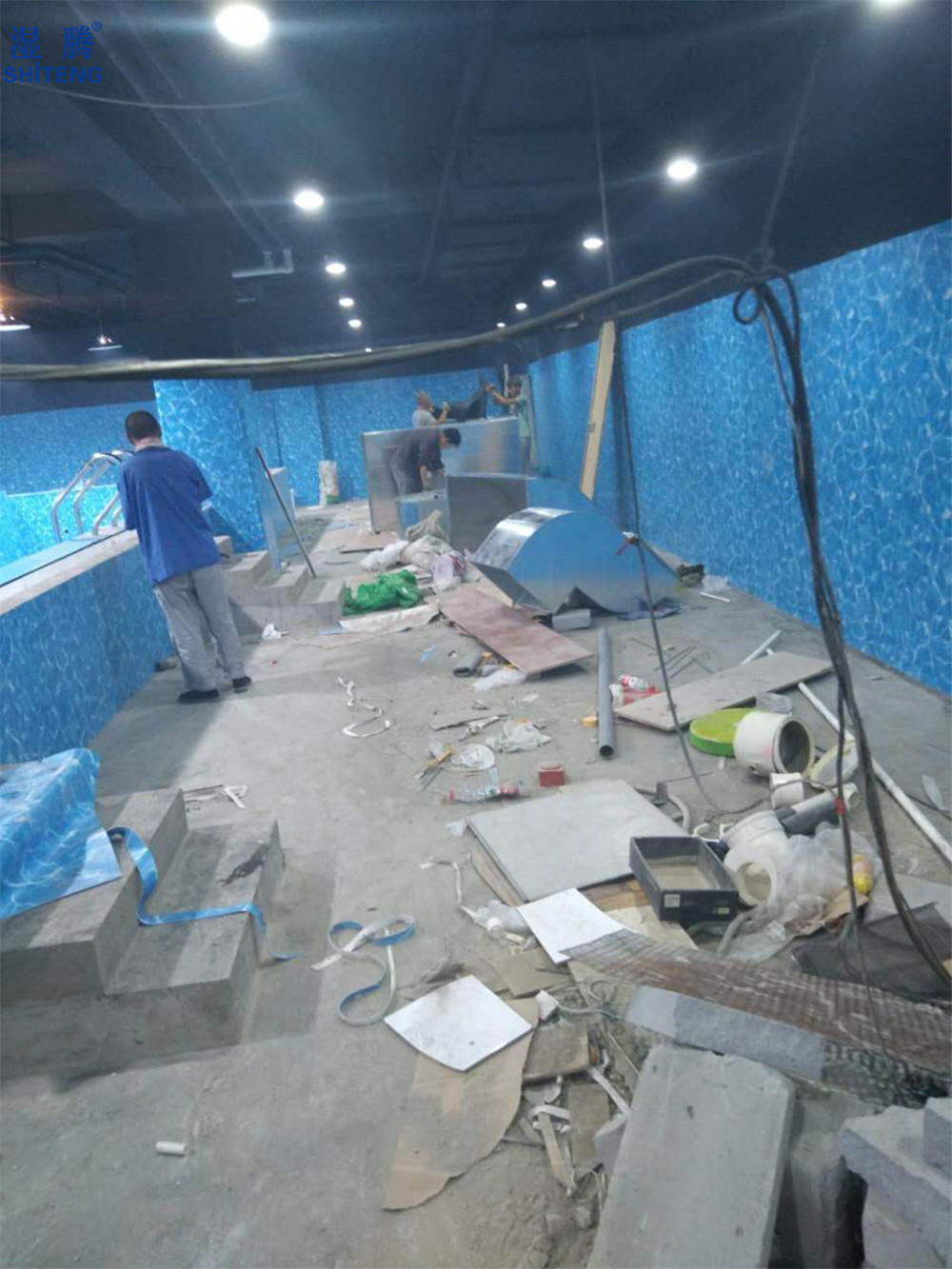

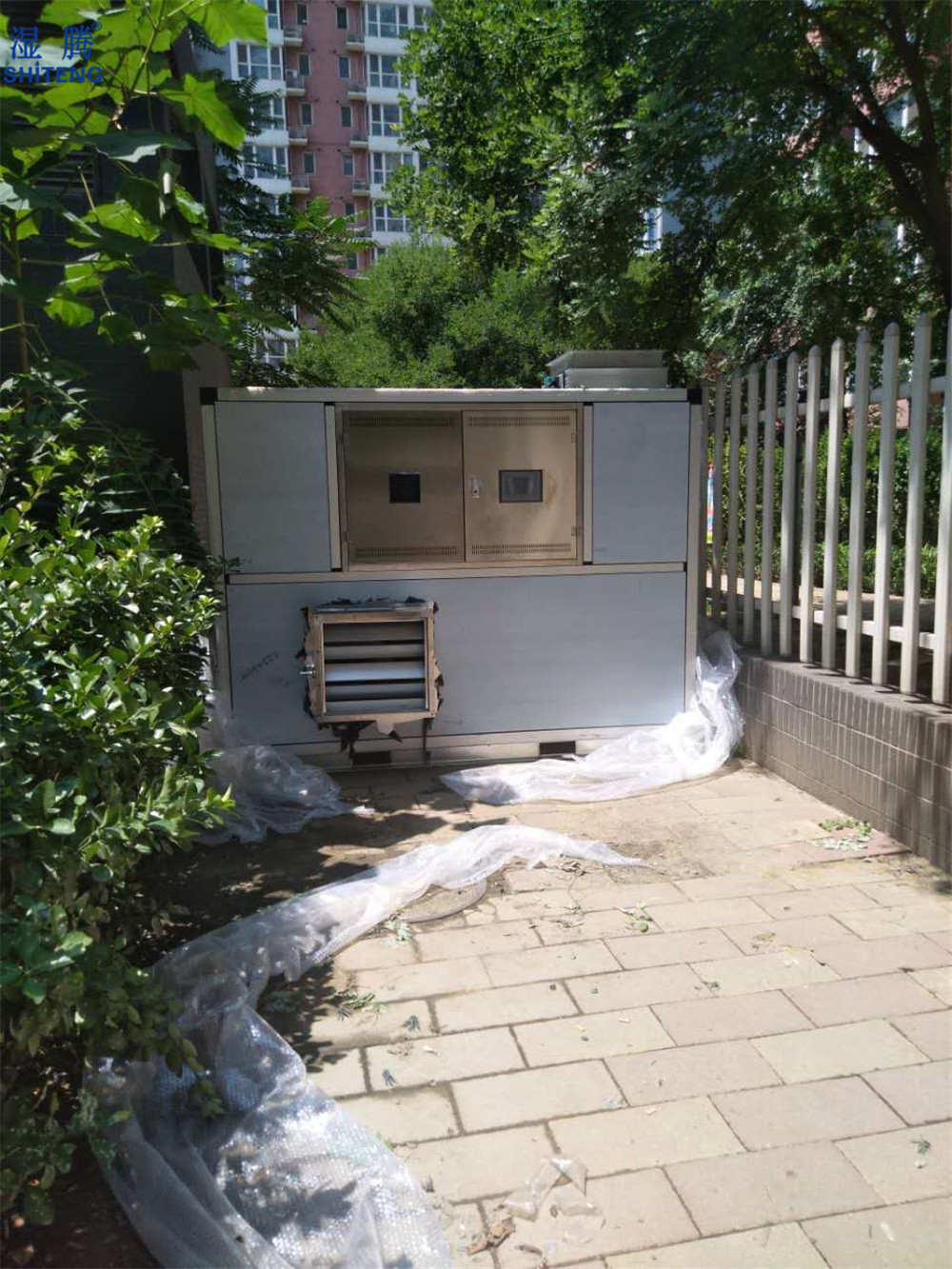

安装现场

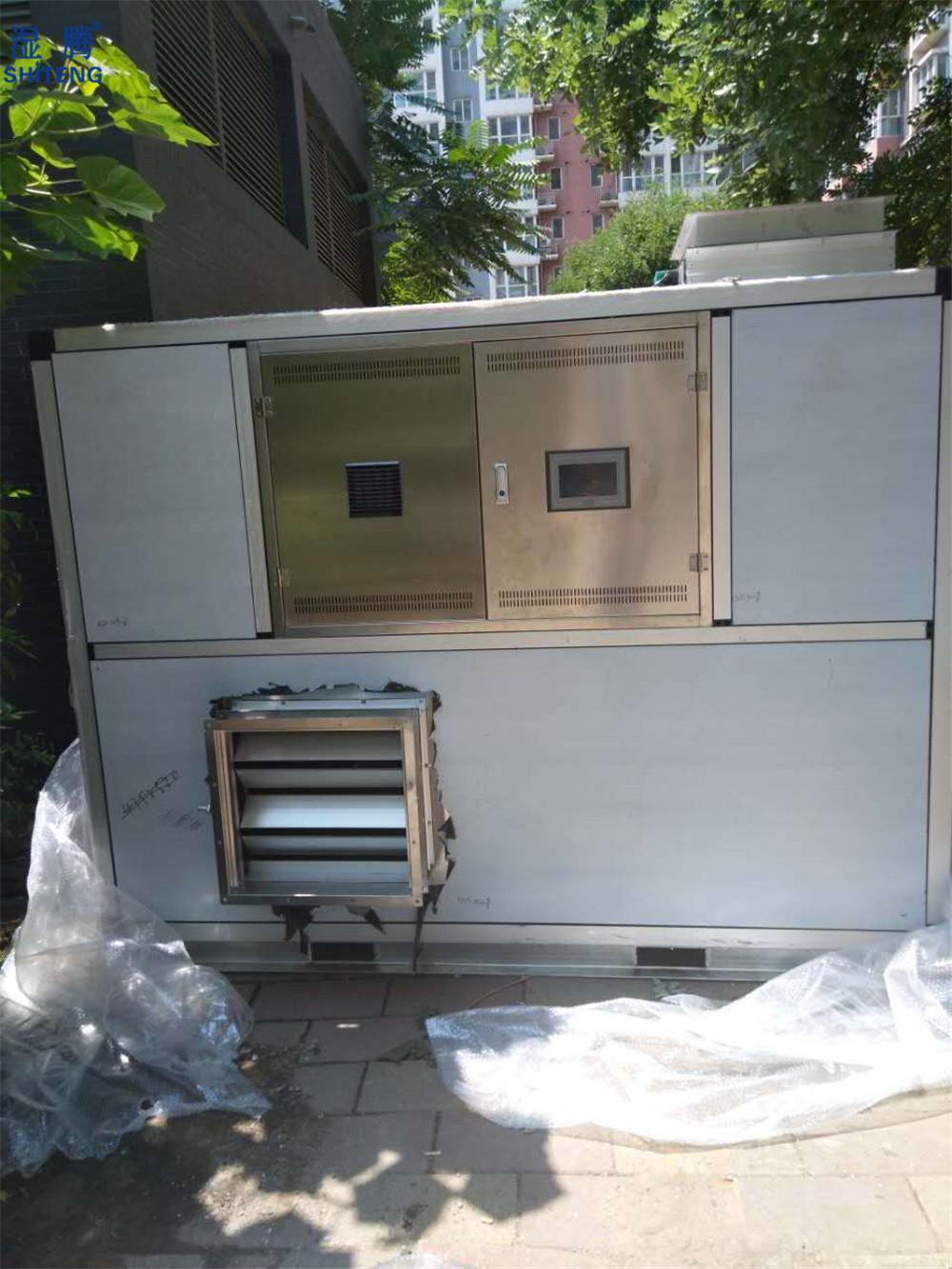

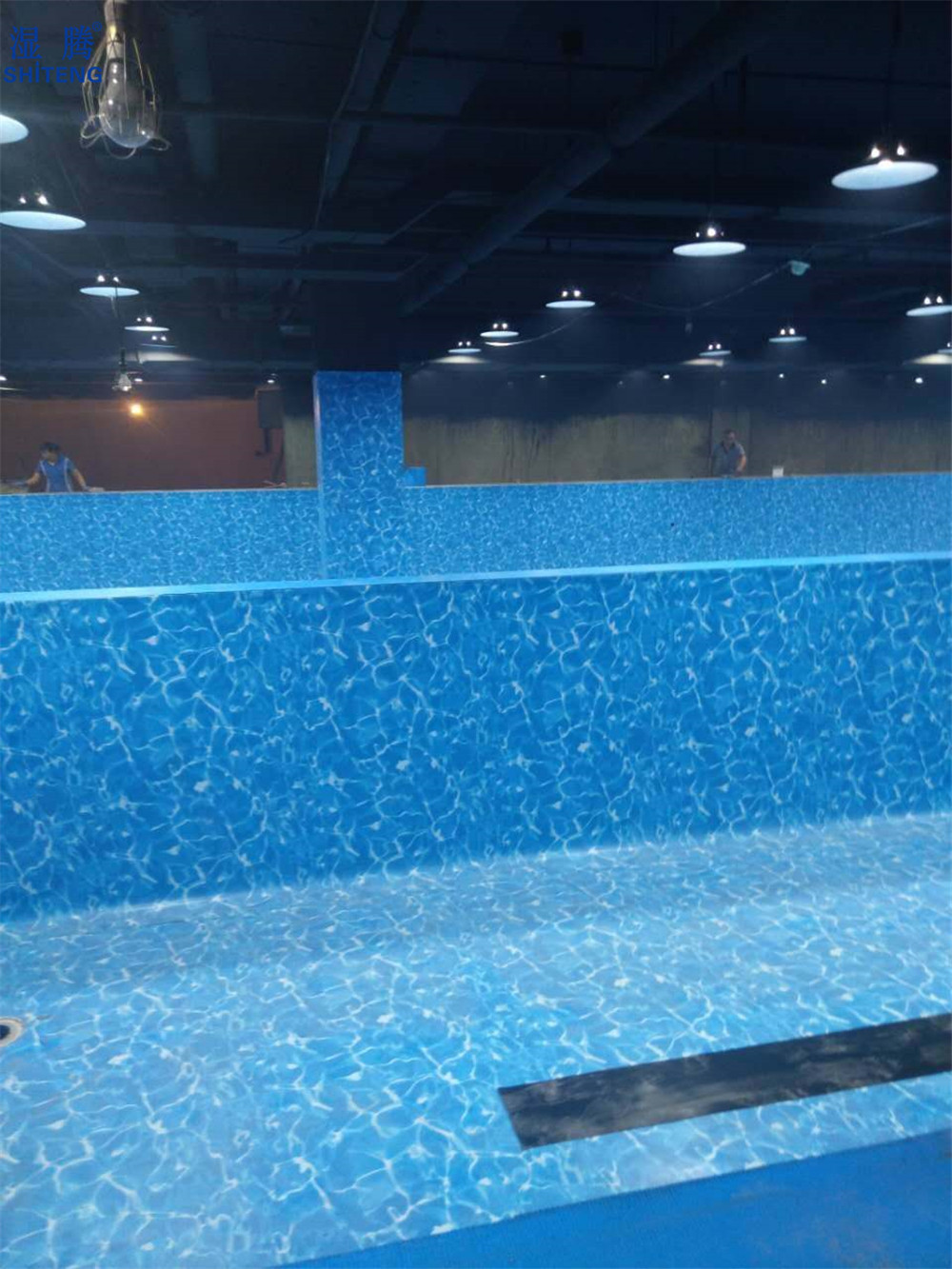

安装完成准备调试

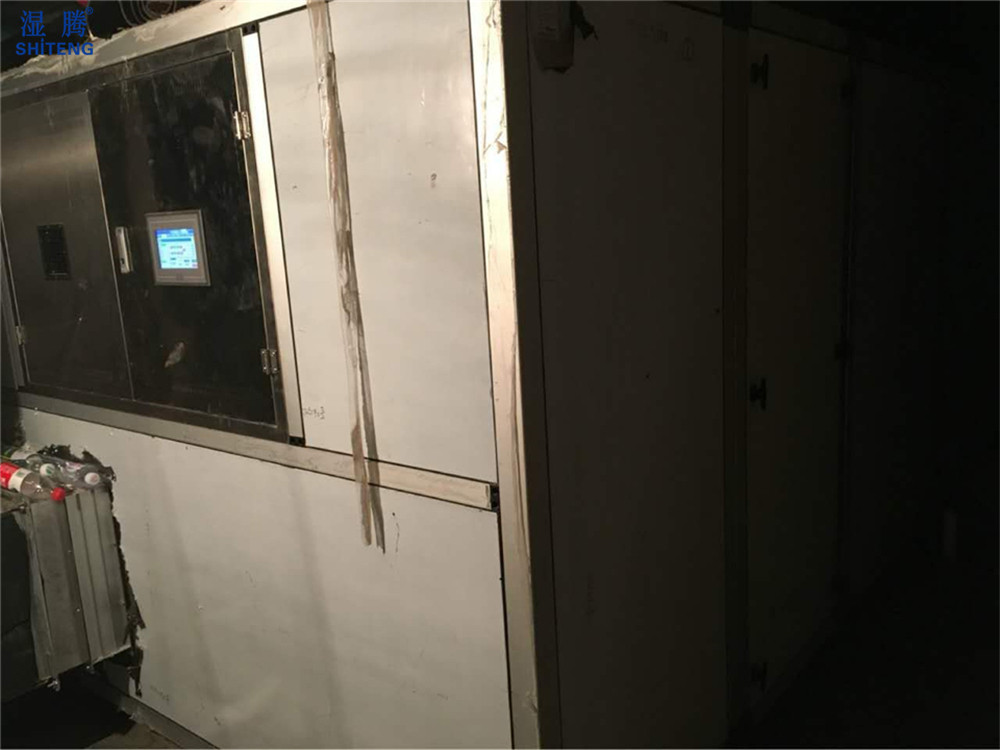

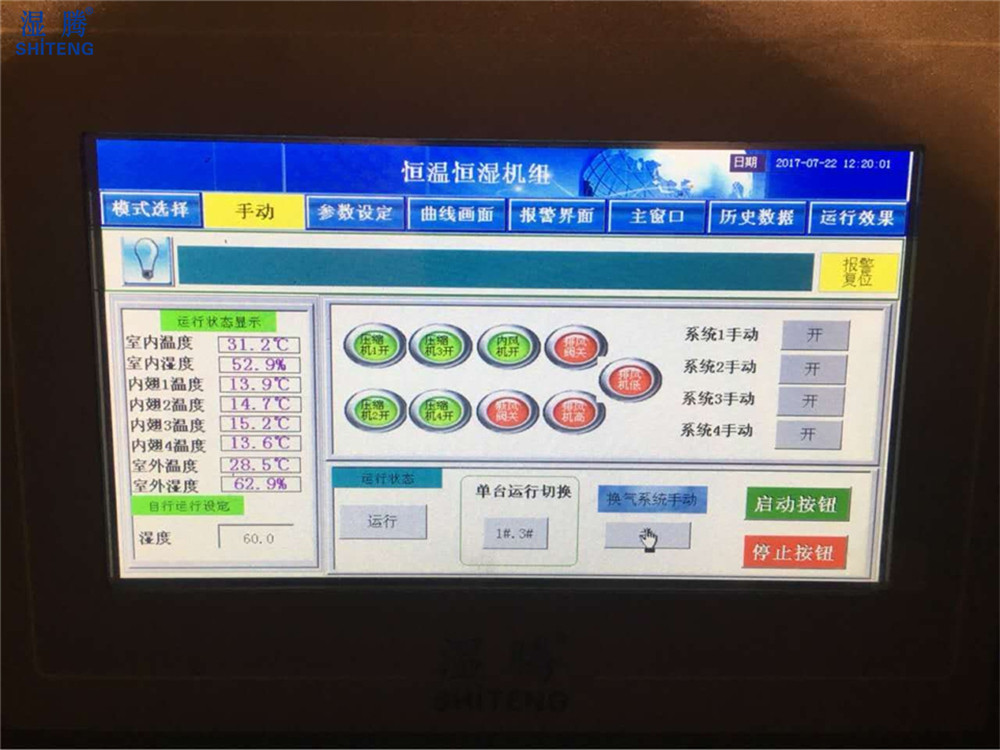

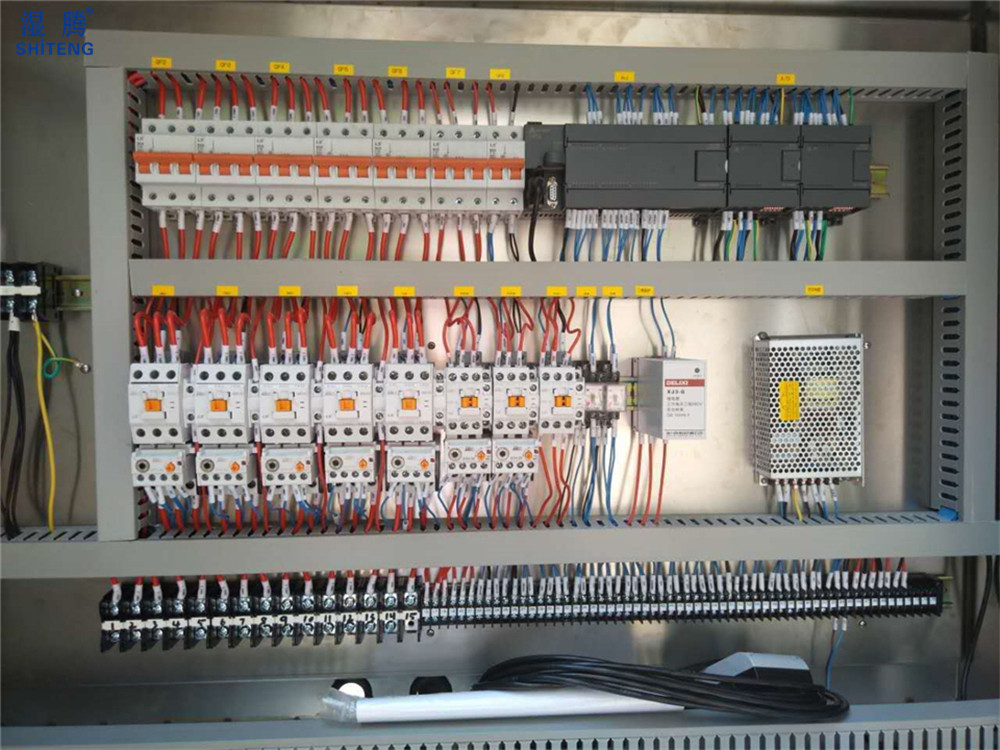

机器调试

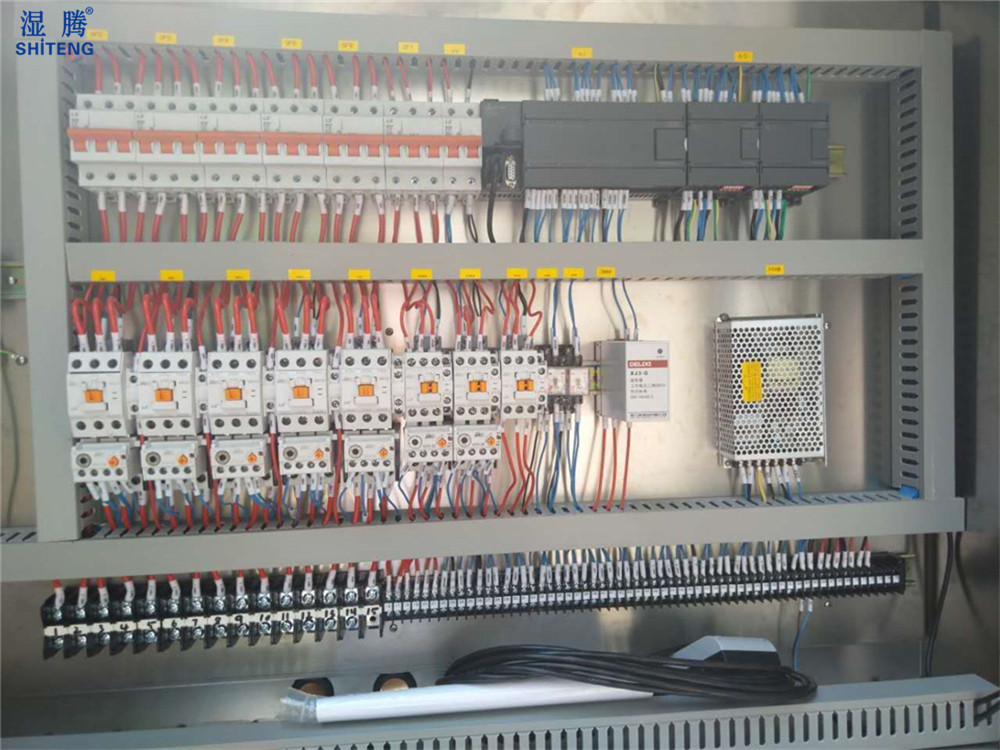

泳池新风除湿机组调试

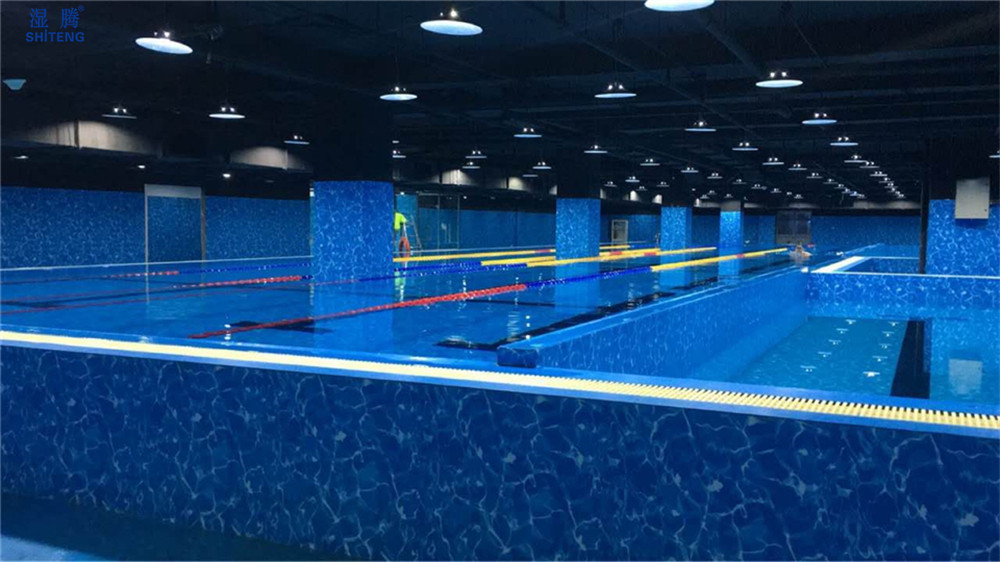

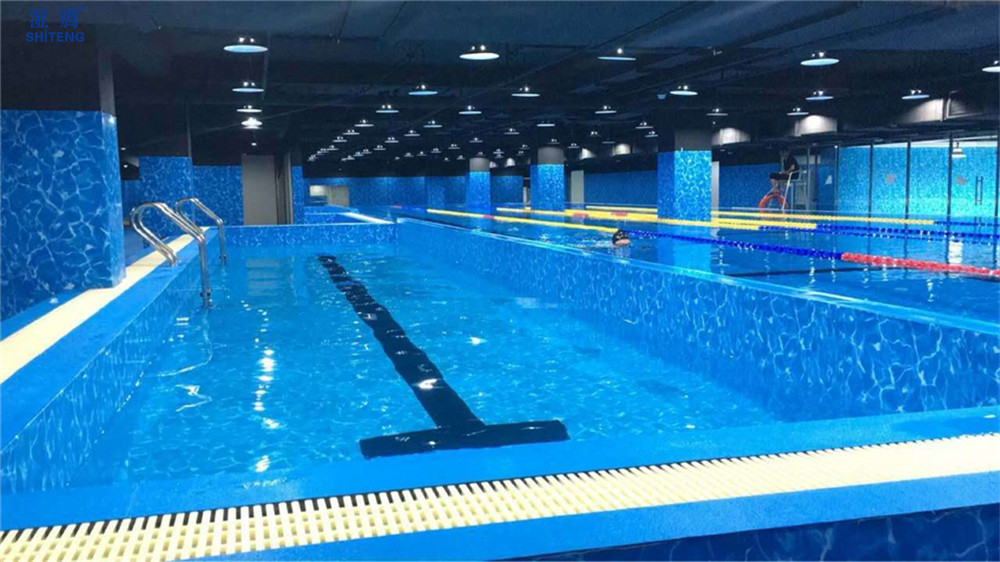

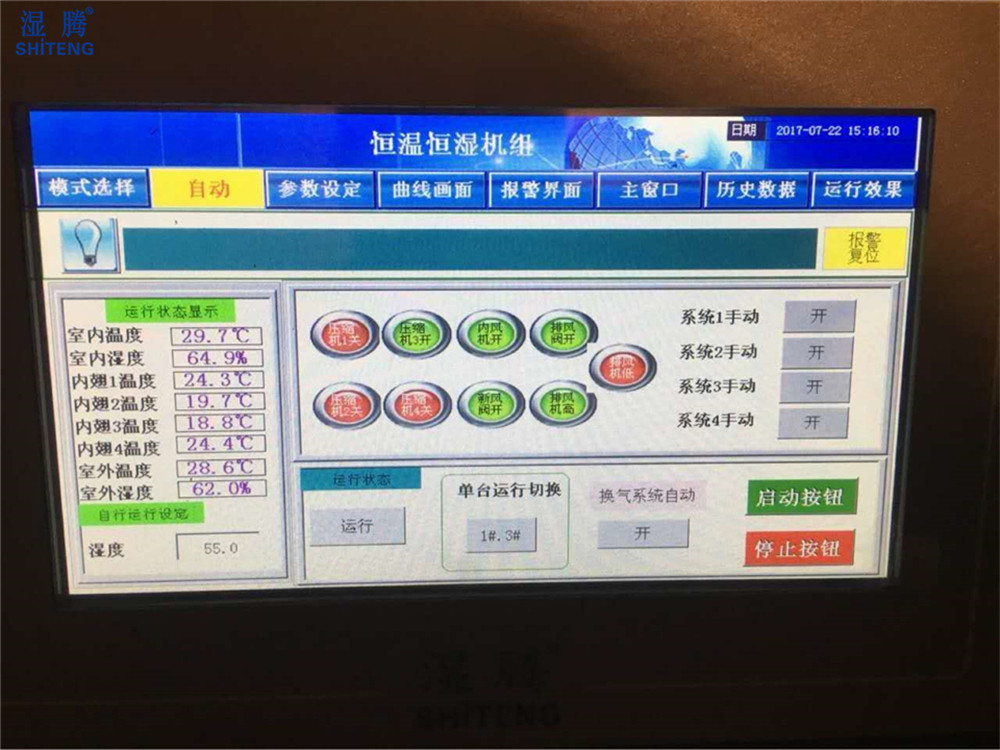

现场体验除湿,新风,排风功能,效果非常理想
五、设计遵守规范和标准
1.燃气〔电气〕热力工程规范
2.建筑防火设计规范GBJ16-87
3.建筑给水排水设计规范GBJ15-88
4.工业金属管道设计规范GB501356-2000
5.工业循环冷却水处理设计规范
6.城市区域环境噪声标准
7.除湿机GB/T19411-2003
六:设计思路
1、整个工程采用湿腾泳池热泵除湿机组来完成热水恒温加热和空间除湿工程。
2、机组安装采用水泥加减振措施安装,确保使用寿命及振动噪声
七:设备参数
型号/参数 |
ST-YCCS100(卧式款) |
|
除湿量 |
Kg/h |
100 |
整机输入功率 |
Kw |
64 |
送风 |
送风量m3/h |
22000 |
机外余压Pa |
500 |
|
电机功率kw |
7.5 |
|
排风 |
排风量m3/h |
5500 |
机外余压Pa |
250 |
|
电机功率kw |
2.2 |
|
新风量 |
m3/h |
0-4400 |
压缩机功率 |
Kw * 台 |
10.1*4 |
冷凝水排水管管径 |
mm |
DN50 |
空气过滤器 |
型式 |
初效 |
新风阀门 |
型式 |
手动/电动(用户自备) |
回风阀门 |
型式 |
手动/电动(用户自备) |
室内机外形尺寸 |
长宽高mm |
6200*2300*2200 |
注:1.外形尺寸仅供参考,如有变化不另行通知。
2.如外形尺寸现场条件不具备可另行设计。
交货期
预付款到35日内货到用户指定工地。
