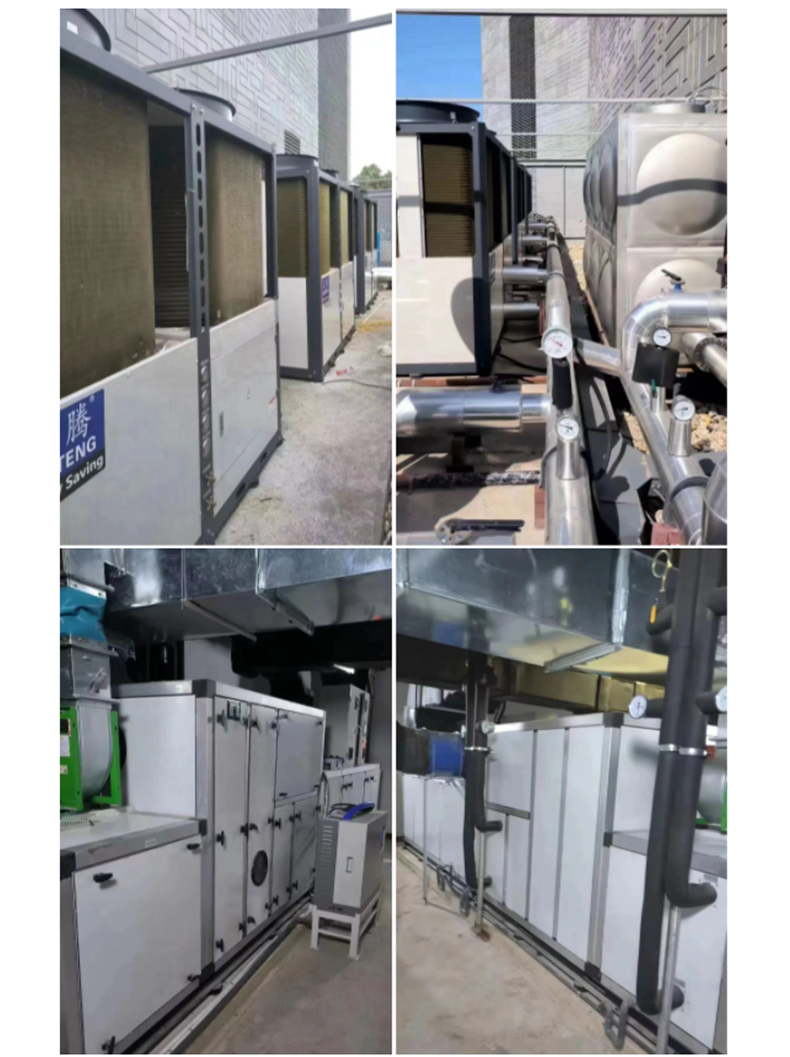

项目名称:安徽芜湖博物馆 文物保护中心
项目设备:组合式转轮恒温恒湿净化机组、商用冷暖热泵机组
芜湖博物馆是一个代表着当地历史文化风味的所在,其主要职能是收藏和保护文物、开展社会宣传教育、进行社会科学研究。在芜湖博物馆,可以领略城市历史文化底蕴,感受精致和谐、大气开放的新时代人文精神,博物馆无形中折射出芜湖城市的精神文化厚度。
文物会受到周围环境温湿度变化而遭到不同程度的破坏,故而为了保护文物,芜湖市博物馆针对陶瓷库、石器库、书画库房、多用文物库房、备用库房、金属库房、周转库打造恒温恒湿的环境。
安徽芜湖博物馆在公开的招标文件中对组合式转轮恒温恒湿净化机组、水系统风冷热泵机组的相关技术参数提出明确要求,包括恒定温度、湿度、控制精度、净化过滤配置、化学过滤器滤除率、滤芯寿命、机外余压、机组最大运行功率、再生加热功率、冬季加热功率、冬季加湿量、出口风量、冷水温度、热水温度、制热(制冷)运行温度、化霜方式等等。
上海湿腾电器有限公司的组合型转轮除湿机组和商用冷暖型热泵机组全部满足甲方的产品需求,甚至有很多功能参数优于甲方提出的需求,因而湿腾从众多竞争企业中脱颖而出!
执行标准
上海湿腾电器有限公司转轮式干燥机组的设计、制造、检测、验收符合国家和行业相关的标准及有关规定:
QB/T 4109-2010《中华人民共和国轻工行业标准-转轮式除湿机》;
GB/T 1236《通风机空气动力性能试验方法》;
GB/T 14924-2008 《组合式空调机组》;
IEC255-5 《绝缘电压冲击耐压试验》;
JB/T2379-1993《金属管状电热元件》;
GB/T50171-92《电气装置安装工程盘柜及二次回路结线施工及验收规范》;
GB/T10891-1989《空气处理机组安全技术要求》;
GB/T19411-2003《除湿机施工规范》;
GB/J19-87《采暖通风与空气调节设计规范》;
Q/HZJ001-2006《嵌入式智能低温转轮除湿机组》;
IEC529《防护等级》;
IEC255-22-2《静电放电试验》;
设备制造应遵守现行有关的国家标准和部颁标准,如标准更改会执行最新标准,最终解释权归上海湿腾电器有限公司所有。
方案设计
式中引用说明:
△d1:房间内外含湿量差=d 外-d0(g/kg)
d 外: 外界含湿量 d 外(g/kg)
d0:房间内设计要求的含湿量(g/kg)
△d2:房间内部含湿量与机器出口含湿量差= d0-d1(g/kg)
d1: 除湿机出口含湿量 (g/kg)
d0:房间内设计要求的含湿量(g/kg)
V:房间当量体积(m3)
t:单位时间(h)
a:体积系数
b:渗透系数
ρ :空气密度(kg/m3)
S1:外墙渗透湿负荷(g/h)
陶瓷库、石器库、周转库房间总湿负荷计算:
1、围护结构缝隙渗透湿负荷:
S1:V/t*a*b* ρ*△d1=7337g/h
2、人员湿负荷
S2:考虑人员极限 6 人设计
S2=120g/(h*人)* 6 人=720g/h
3、门开关湿负荷 S3:3 人 S3=1585g/h
4、新风湿负荷 S4:S4=2200g/h
总湿负荷合计: S=S1+S2+S3+S4=11842g/h
陶瓷库、石器库、周转库转轮除湿机除湿量校核计算:
除湿量=风量*密度*含水量差(房间内-机器出口)
=11880 g/h>11842g/h
综合上述设计条件,我司选择机型为ZST-4100D-9900-B2HS1F2转轮除湿机组,可以满足设计需要。
机组技术参数表
书画库、备用库、金属库房间总湿负荷计算:
1、新风负荷:
新风:35℃/80%/28.8g/kg
房间:20℃/55%/8g/kg
出口:13℃/65%/6g/kg
总湿负荷合计: S=2300g/h
书画库、备用库、金属库转轮除湿机除湿量校核计算:
除湿量=风量*密度*含水量差(房间内-机器出口)
=2400 g/h>2300g/h

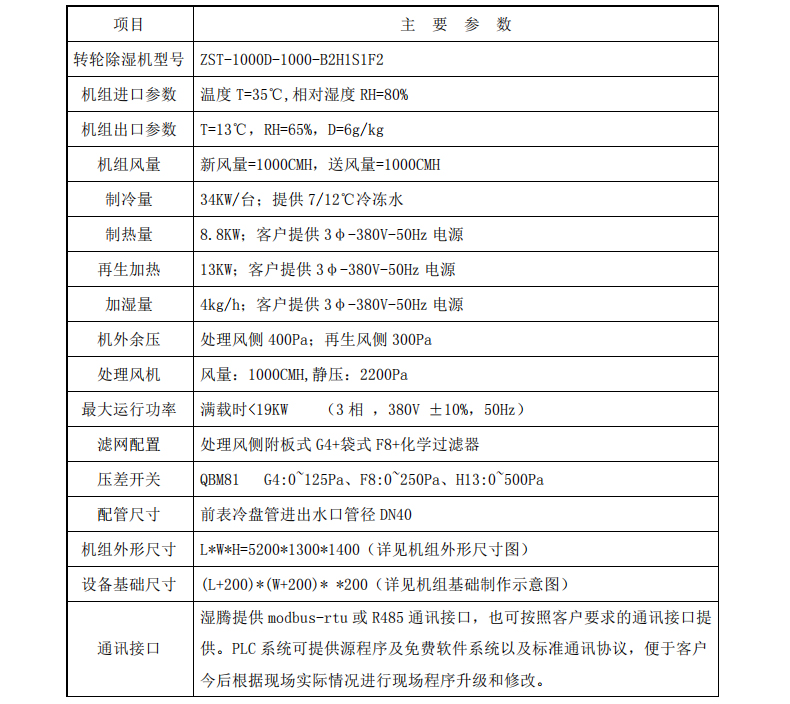

综合上述设计条件,我司选择机型为 ZST-1000D-1000-B2HS1F2转轮除湿机组,可以满足设计需要。机组
技术参数表
书画库、备用库房间总湿负荷计算:
1、围护结构缝隙渗透湿负荷:
S1:V/t*a*b* ρ*△d1=2878g/h
2、人员湿负荷 S2:考虑人员极限 2 人设计
S2=120g/(h*人)* 2 人=240g/h
3、门开关湿负荷 S3:1 人 S3=528g/h
总湿负荷合计: S=S1+S2+S3=3646g/h
书画库、备用库转轮除湿机除湿量校核计算:
除湿量=风量*密度*含水量差(房间内-机器出口)
=4320g/h>3646g/h
综合上述设计条件,我司选择机型为 ZST-3600D-3600-B2HS1F2转轮除湿机组,可以满足设计需要。
机组技术参数表
机组技术参数表
书画库房间总湿负荷计算:
1、围护结构缝隙渗透湿负荷:
S1:V/t*a*b* ρ*△d1=3328g/h
2、人员湿负荷 S2:考虑人员极限 2 人设计
S2=120g/(h*人)* 2 人=240g/h
3、门开关湿负荷 S3:1 人 S3=528g/h
总湿负荷合计: S=S1+S2+S3=4096g/h
书画库、备用库转轮除湿机除湿量校核计算:
除湿量=风量*密度*含水量差(房间内-机器出口)
=4800g/h>4096g/h
综合上述设计条件,我司选择机型为ZST-4000D-4000-B2HS1F2转轮除湿机组,可以满足设计需要。
机组技术参数表
金属库房间总湿负荷计算:
1、围护结构缝隙渗透湿负荷:
S1:V/t*a*b* ρ*△d1=3620g/h
2、人员湿负荷 S2:考虑人员极限 2 人设计
S2=120g/(h*人)* 2 人=240g/h
3、门开关湿负荷 S3:1 人 S3=528g/h
总湿负荷合计: S=S1+S2+S3=4388g/h
金属库转轮除湿机除湿量校核计算:
除湿量=风量*密度*含水量差(房间内-机器出口)
=4800g/h>4388g/h;
综合上述设计条件,我司选择机型为ZST-4000D-4000-B2HS1F2 转轮除湿机组,可以满足设计 需要。 机
组技术参数表
机组配置表
湿腾转轮除湿机的产品特色
转轮除湿系列是利用硅胶、分子筛等吸湿剂对水分的吸附特性制作成蜂巢状的转轮,让潮湿空气通过转轮,水分被硅胶、分子筛吸收,产生干燥空气的一种除湿方式。
可以处理高温高湿空气,设备一般运行温度范围-20~50℃,相对湿度控制范围为 0.01~95%;同时可以处理冷冻除湿无法处理的低温低湿空气,露点温度可以做到-78℃。
广泛应用:新能源锂电池、制药行业、风力发电、航天、军工、大桥、银行、食品、冷库、仓库、泳池、冰场、体育馆等。
组合式转轮除湿机组

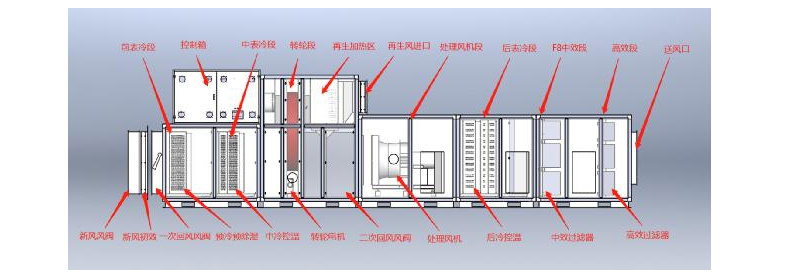

湿腾转轮除湿机组采用先进技术,可以处理高温高湿空气,一般由预处理模块、转轮除湿模块、加湿模块、后处理模块组成,是为满足客户对温度、湿度、洁净度、新鲜度、噪音等及其精度控制的各种不同要求而设计的系统。
产品特点:
1、模块化设计:可以为不同的客户”量体裁衣”
根据客户的特殊需求,选择不同的模块,实现对温度、湿度、洁净度、新鲜度、噪音度的同时控制,并能对温度湿度的精度进行严格控制;
2、采用防冷桥夹心设计,外彩钢内镀锌,中间采用高强度防火聚氨酯保温,内外板中间的保温材料为采用意大利进口设备制作的高压发泡硬质聚氨酯保温材料,其隔音和隔热性能均较一般保温材料高,使用多年不易变质 。
此种结构的双层板在保温、防火、强度、刚性、洁净度和隔声等各方面都具有最佳性能 , 在应用于各种工况时均无外壳凝水现象。
3、多转轮范围可供选择,除湿范围广
湿腾采用瑞典 Proflflute 不同吸湿剂的转轮干燥轮以满足不同场合的要求,如 PPS 硅胶转轮用以 10~50%的湿度需求,PPH 分子筛转轮用以-78℃露点需求,低温再生转轮用以 40~50%的节能除湿需求,超级硅胶转轮用以高温高湿的除湿需求。
4、优秀的品质和专业的设计

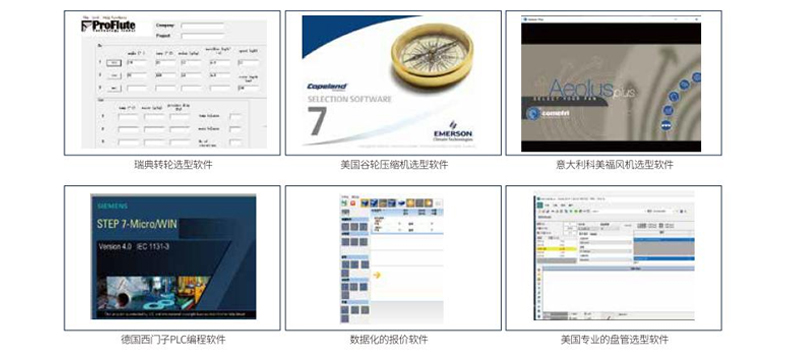

湿腾对产品的每一个零件都严格要求,高品质的瑞典转轮、转轮驱动系统德国电机、瑞典的密封系统等就是最好的例证。另外,生产的 6S 管理,配件的严格筛选及设计本身的科学合理都保证整个系统的运行更加稳定、可靠;使用寿命更长设计选型采用专业的选型软件,使设计更加精准、快速如瑞典 Proflflute 的转轮选型软件、意大利科美福的风机选型软件、美国的盘管选型软件、美国谷轮压缩机选型软件、专业的报价软件等。
5、PLC 控制系统
除湿机组采用 PLC 恒温恒湿控制系统,采用 PLC 控制系统为核心,内设多路控制模块及自诊断模块,分为本地控制及远程控制, 建立了较完整的自动控制系统。机组内设有再生加热等多种保护措施,再生风机、转轮电机 、转轮停转与再生加热的联锁保护 、再生加热超温保护等多重保护;本地控制时方便用户现场检修及维护。
6、各种性能参数尽可在线查询和设定
末端传感器采用西门子温湿度变送器,传输信号线采用屏蔽线,防止数据衰减。同时可选配支持 LON-WORK 网络通讯协议 , ECS 控制系统可与其相关的其它控制装置进行数据交换,达到整个系统的 DCS 集成控制, 根据用户情况设有本地手动控制充分考虑了各机组工作的独立性,各机组充分考虑了开停机、各种保护及异常报警,操作简单,安全可靠。
单转轮应用在 10%-90%场所功能图
双转轮应用在 0%-90%场所功能图
空气处理除湿机组
空气处理除湿机组采用先进技术,实现对空气的 5 度同时控制(温度、湿度、洁净度、新鲜度、噪音度):应用国内领先的模数模块化设计,打造一套集成精准控制的组合式除湿系统,是一种以水为冷媒,以水或蒸汽为热媒,以功能段为组合单元的中央空调设备,能完成空气的混合、过滤、净化、杀菌、输送、冷却、加热、除湿、加湿、消声等功能。
组合式空调机组广泛应用于电子仪表、精密机械制造、纺织、化纤、卷烟、制药、医疗、食品、化妆品、火电站、核电站、轻化工、宾馆、展览馆、办公楼、仓库、商场、娱乐场所、洁净室、医院、实验室、学校、图书馆、会议室、食堂、餐厅、计算机房等场所。
